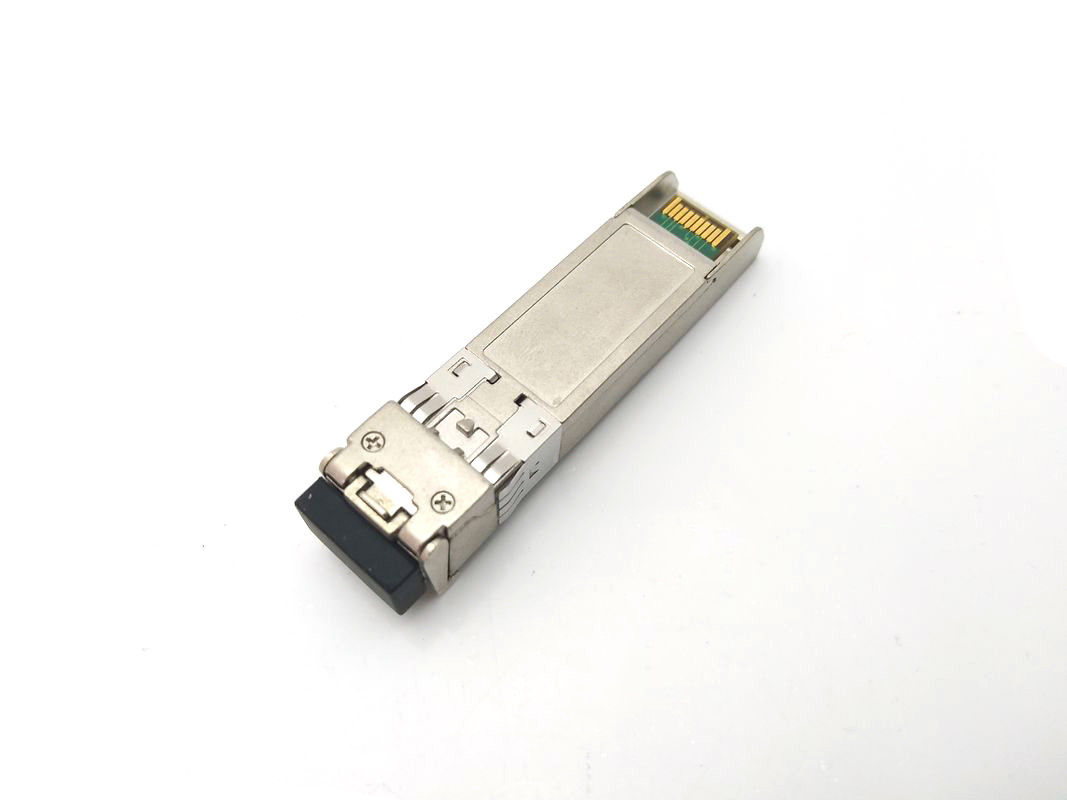

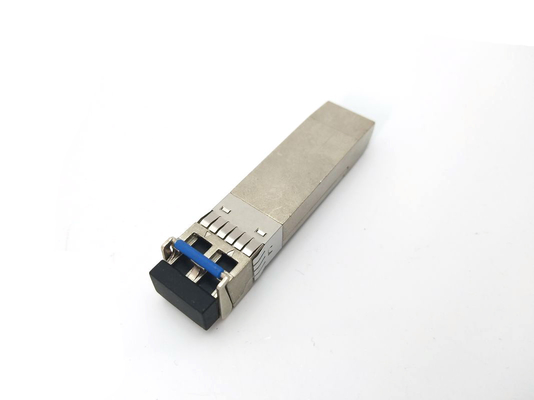

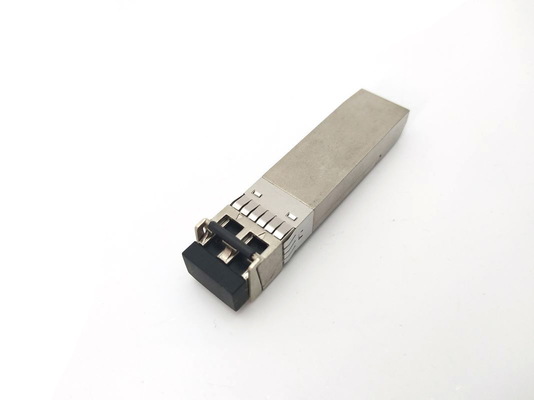

10Gb/S 1310nm দ্বৈত LC একক মোড SFP অপটিক্যাল ট্রান্সসিভার
| SMF links up: | 10km | Power Supply: | +3.3V |
| Power consumption: | <1.5W | Connector: | Duplex LC |
| Applications: | 10GBASE-LR/LW Ethernet | ||
| High Light: | 10GBASE LR LW SFP অপটিক্যাল ট্রান্সসিভার,10GBASE LR LW ট্রান্সসিভার,10Gb/S অপটিক্যাল ট্রান্সসিভার |
||
10Gb/S 1310nm ডুপ্লেক্স এলসি সিঙ্গল মোড এসএফপি অপটিক্যাল ট্রান্সিভার
10Gb/s 10km SFP+ ট্রান্সসিভার হট প্লাগযোগ্য, ডুপ্লেক্স এলসি, +3.3V, 1310nm DFB-LD, একক মোড
বৈশিষ্ট্যঃ
- 9.95 থেকে 11.3 গিগাবাইট / সেকেন্ডের বিট রেট সমর্থন করে
- গরম-প্লাগযোগ্য
- ডুপ্লেক্স এলসি সংযোগকারী
- 1310nm DFB ট্রান্সমিটার, পিন ফটো-ডিটেক্টর
- ১০ কিলোমিটার পর্যন্ত এসএমএফ লিঙ্ক
- এসএফএফ ৮৪৭২ ডিজিটাল ডায়াগনস্টিক মনিটরিং ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ ম্যানেজমেন্ট স্পেসিফিকেশনের জন্য ২-ডায়ার ইন্টারফেস
- পাওয়ার সাপ্লাই: +3.3V
- শক্তি খরচ <1.5W
- তাপমাত্রা পরিসীমাঃ 0 ~ 70 °C
- RoHS মেনে চলুন
অ্যাপ্লিকেশনঃ
- 10GBASE-LR/LW ইথারনেট
- সনেট ওসি-১৯২ / এসডিএইচ
- 10 জি ফাইবার চ্যানেল
বর্ণনাঃ
এসএফপি + 10 জি এলআর 10 গিগাবাইট / সেকেন্ডে সিরিয়াল অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনগুলির জন্য একটি খুব কমপ্যাক্ট 10 গিগাবাইট / সেকেন্ড অপটিক্যাল ট্রান্সিভার মডিউল।এসএফপি একটি 10Gb/s সিরিয়াল বৈদ্যুতিক ডেটা স্ট্রিমকে 10Gb/s অপটিক্যাল আউটপুট সিগন্যালে এবং 10Gb/s অপটিক্যাল ইনপুট সিগন্যালকে 10Gb/s সিরিয়াল বৈদ্যুতিক ডেটা স্ট্রিমে রূপান্তর করেউচ্চ গতির ১০ গিগাবাইটের বৈদ্যুতিক ইন্টারফেসটি এসএফআই স্পেসিফিকেশনের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।
উচ্চ পারফরম্যান্স 1310nm DFB ট্রান্সমিটার এবং উচ্চ সংবেদনশীলতা পিন রিসিভার 10 কিমি পর্যন্ত লিঙ্কগুলিতে ইথারনেট অ্যাপ্লিকেশনগুলির জন্য উচ্চতর পারফরম্যান্স সরবরাহ করে।
SFP+ মডিউলটি SFF-8431, SFF-8432 এবং IEEE 802.3ae 10GBASE-LR এর সাথে সামঞ্জস্যপূর্ণ। ডিজিটাল ডায়াগনস্টিক ফাংশনগুলি SFF-8472 এ নির্দিষ্ট হিসাবে 2-ওয়্যার সিরিয়াল ইন্টারফেসের মাধ্যমে উপলব্ধ।
সম্পূর্ণরূপে এসএফপি সামঞ্জস্যপূর্ণ ফর্ম ফ্যাক্টর গরম প্লাগযোগ্যতা, সহজ অপটিকাল পোর্ট আপগ্রেড এবং কম ইএমআই নির্গমন সরবরাহ করে।
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিনিট. | সাধারণ | ম্যাক্স. | ইউনিট |
| সংরক্ষণ তাপমাত্রা | টিএস | -৪০ | +৮৫ | °C | |
| কেস অপারেটিং তাপমাত্রা | টিএ | 0 | 70 | °C | |
| সর্বাধিক সরবরাহ ভোল্টেজ | Vcc | -০.5 | 4 | V | |
| আপেক্ষিক আর্দ্রতা | RH | 0 | 85 | % |
বৈদ্যুতিক বৈশিষ্ট্য (টি)ওপি= ০ থেকে ৭০ ডিগ্রি সেলসিয়াস, ভিসিসি = ৩135তিনজন।465ভোল্ট)
| প্যারামিটার | প্রতীক | মিনিট. | সাধারণ | ম্যাক্স. | ইউনিট | নোট |
| সরবরাহ ভোল্টেজ | Vcc | 3.135 | 3.465 | V | ||
| সরবরাহের বর্তমান | আইসিসি | 430 | mA | |||
| বিদ্যুৎ খরচ | পি | 1.5 | ডব্লিউ | |||
| ট্রান্সমিটার সেকশনঃ | ||||||
| ইনপুট ডিফারেনশিয়াল ইম্পেড্যান্স | Rভিতরে | 100 | Ω | 1 | ||
| Tx ইনপুট একক শেষ DC ভোল্টেজ সহনশীলতা (Ref VeeT) | V | -০.3 | 4 | V | ||
| ইনপুট ভোল্টেজ সুইং | ভিন, পিপি | 180 | 700 | এমভি | 2 | |
| ট্রান্সমিট অক্ষম ভোল্টেজ | Vডি | 2 | Vcc | V | 3 | |
| ট্রান্সমিট অ্যাক্টিভ ভোল্টেজ | VEN | গরু | ভি+০।8 | V | ||
| রিসিভার সেকশনঃ | ||||||
| একক শেষের আউটপুট ভোল্টেজের সহনশীলতা | V | -০.3 | 4 | V | ||
| Rx আউটপুট ভোল্টেজ | ভিও | 300 | 850 | এমভি | ||
| Rx আউটপুট উত্থান এবং পতনের সময় | Tr/Tf | 30 | ps | 4 | ||
| লস দোষ | Vলস ত্রুটি | 2 | Vccহোস্ট | V | 5 | |
| লস স্বাভাবিক | Vলস নরম | গরু | ভি+০।8 | V | 5 | |
নোটঃ
1. সরাসরি TX ডেটা ইনপুট পিন সংযোগ. লেজার ড্রাইভার আইসি পিন থেকে এসি সংযোগ.
2. এসএফএফ-৮৪৩১ রেভ ৩ অনুযায়ী।0
3. 100 ওহম ডিফারেনশিয়াল সমাপ্তি মধ্যে.
4. ২০% ৮০%
5. এলওএস একটি খোলা সংগ্রাহক আউটপুট। হোস্ট বোর্ডে 4.7k ¢ 10kΩ দিয়ে টানা উচিত। স্বাভাবিক অপারেশন লজিক 0; সংকেত ক্ষতি লজিক 1। সর্বাধিক টান-আপ ভোল্টেজ 5.5V।
অপটিক্যাল প্যারামিটার ((T)ওপি= 0 থেকে 70°সি, ভিসিসি = ৩135তিনজন।465ভোল্ট)
| প্যারামিটার | প্রতীক | মিনিট. | সাধারণ | ম্যাক্স. | ইউনিট | নোট |
| ট্রান্সমিটার সেকশনঃ | ||||||
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λt | 1290 | 1310 | 1330 | এনএম | |
| বর্ণালী প্রস্থ | △λ | 1 | এনএম | |||
| গড় অপটিক্যাল শক্তি | পাভগ | - আটটা।2 | 0.5 | ডিবিএম | 1 | |
| অপটিক্যাল পাওয়ার ওএমএ | পোমা | - পাঁচটা।2 | ডিবিএম | |||
| লেজার অফ পাওয়ার | পফ! | -৩০ | ডিবিএম | |||
| বিলুপ্তি অনুপাত | জরুরী অবস্থা | 3.5 | ডিবি | |||
| ট্রান্সমিটার ছড়িয়ে দেওয়ার শাস্তি | টিডিপি | 3.2 | ডিবি | 2 | ||
| আপেক্ষিক তীব্রতা | রিন | -১২৮ | ডিবি/হার্জ | 3 | ||
| অপটিক্যাল রিটার্ন লস টলারেন্স | 20 | ডিবি | ||||
| রিসিভার সেকশনঃ | ||||||
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λr | 1260 | 1355 | এনএম | ||
| রিসিভারের সংবেদনশীলতা | সেন | -১৪।5 | ডিবিএম | 4 | ||
| স্ট্রেস সংবেদনশীলতা (ওএমএ) | সেনএসটি | - দশটা।3 | ডিবিএম | 4 | ||
| লস অ্যাসেট | এলওএসএ | -২৫ | - | ডিবিএম | ||
| লস ডেজার্ট | এলওএসডি | -১৫ | ডিবিএম | |||
| লস হিস্টেরেসিস | এলওএসএইচ | 0.5 | ডিবি | |||
| অতিরিক্ত লোড | বসে থাকা | 0 | ডিবিএম | 5 | ||
| রিসিভার প্রতিফলন | Rrx | -১২ | ডিবি | |||
নোটঃ
1IEEE802.3ae অনুযায়ী গড় শক্তির পরিসংখ্যান শুধুমাত্র তথ্যমূলক।
2. টিডব্লিউডিপি পরিসংখ্যানের জন্য হোস্ট বোর্ডকে এসএফএফ-৮৪৩১-এর সাথে সামঞ্জস্যপূর্ণ হতে হবে। টিডব্লিউডিপি গণনা করা হয় ক্লজ ৬৮-এ প্রদত্ত ম্যাটল্যাব কোড ব্যবহার করে।6.6.২ আইইইই ৮০২.৩এএ।
3. ১২ ডিবি প্রতিফলন।
4. আইইইই 802.3ae অনুসারে স্ট্রেস রিসিভার পরীক্ষার শর্তাবলী। সিএসআরএস পরীক্ষার জন্য হোস্ট বোর্ডটি এসএফএফ -8431 এর সাথে সামঞ্জস্যপূর্ণ হতে হবে।
5. রিসিভার ওভারলোড OMA-তে নির্দিষ্ট এবং সবচেয়ে খারাপ ব্যাপক চাপের অবস্থায়।
যান্ত্রিক মাত্রাঃ
-
