পণ্যের বিবরণ:
প্রদান:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

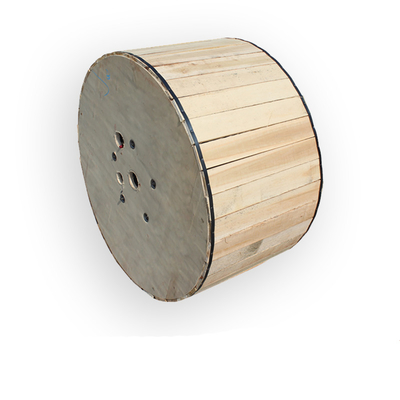

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | সাক্ষ্যদান: | ISO9001/CE/ROHS |
| বিশেষভাবে তুলে ধরা: | এডিএসএস অপটিক্যাল ফাইবার ক্যাবল,এডিএসএস ফাইবার অপটিক্যাল ক্যাবল,এডিএসএস ফাইবার অপটিক ক্যাবল |
||
নন-মেটাল সেন্ট্রাল লুজ টিউব আউটডোর কেবল ADSS ফাইবার অপটিক কেবল LSZH জ্যাকেট SM G652D
বর্ণনা:

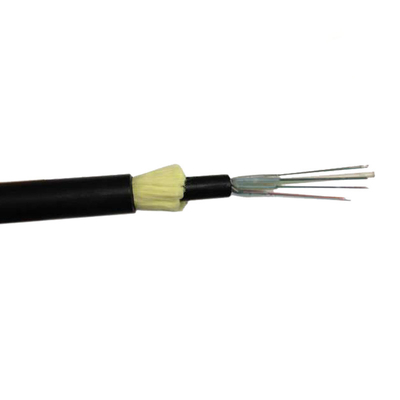

সমস্ত ডাইইলেকট্রিক স্ব-সমর্থনকারী ফাইবার অপটিক কেবল ADSS হল লুজ টিউব স্ট্র্যান্ডেড। 200um বা 250um খালি ফাইবার, হয়উচ্চ মডুলাস প্লাস্টিকের তৈরি একটি আলগা টিউবে স্থাপন করা হয়। টিউবগুলি জলরোধী ফিলিং দিয়ে পূর্ণ করা হয়যৌগ। টিউবগুলি (এবং ফিলার) একটি FRP (ফাইবার রিইনফোর্সড প্লাস্টিক) এর চারপাশে একটি নন-মেটালিক কেন্দ্রীয় হিসাবে স্ট্র্যান্ড করা হয়একটি কমপ্যাক্ট এবং বৃত্তাকার তারের কোরে শক্তি সদস্য।
তারের কোর ফিলিং যৌগ দিয়ে পূর্ণ হওয়ার পরে। এটিপাতলা PE (পলিথিন) ভিতরের আবরণ দিয়ে আবৃত। আ strengthমিড সুতার স্ট্র্যান্ডেড স্তর ভিতরের উপরে প্রয়োগ করা হয়শক্তি সদস্য হিসাবে আবরণ, তারের PE বা AT (অ্যান্টি-ট্র্যাকিং) বাইরের আবরণ দিয়ে সম্পন্ন করা হয়।
বৈশিষ্ট্য:
1. নন-মেটালিক কাঠামো ভাল নিরোধক, চমৎকার বিদ্যুতেরোধী প্রদান করে।
2. সঠিক নকশা, ফাইবার অতিরিক্ত দৈর্ঘ্যের জন্য সুনির্দিষ্ট নিয়ন্ত্রণ এবং স্বতন্ত্র স্ট্র্যান্ডিং প্রক্রিয়া তারের প্রদান করে
চমৎকার যান্ত্রিক এবং পরিবেশগত বৈশিষ্ট্য।
3. অ্যান্টি-ইলেক্ট্রোম্যাগনেটিজম ক্ষমতা।
4. অ্যান্টি-পুলিং উপাদান হিসাবে উচ্চ তীব্রতাযুক্ত অ্যারামিড সুতা ব্যবহার করুন, শক্তিশালী, হালকা এবং ছোট তারের ব্যাস, উপযুক্ত
বিভিন্ন জলবায়ু পরিস্থিতি এবং ইনস্টলেশন স্প্যানের জন্য।
5. বিশেষ AT (অ্যান্টি-ট্র্যাক) বাইরের আবরণ সুরক্ষা, শক্তিশালী অ্যান্টি-ইলেক্ট্রো-ক্ষয় ক্ষমতা।
অ্যাপ্লিকেশন:
1. দীর্ঘ দূরত্ব টেলিযোগাযোগ, উচ্চ ভোল্টেজ এলাকায় ল্যান বা টেলিযোগাযোগ নেটওয়ার্কে অ্যাক্সেস;
2. পাওয়ার ট্রান্সমিশন সিস্টেমের জন্য, অনেক বজ্রপাতের এলাকা এবং উচ্চ ইলেক্ট্রো-চৌম্বকীয় ইন্টারফেরেন্স।
তথ্যপত্র:
| বাইরের ব্যাসের রেফারেন্স মিমি | রেফারেন্স ওজন কেজি/কিমি |
রেফারেন্স সর্বোচ্চ কার্যকরী টান KN |
সর্বোচ্চ অনুমোদিত কার্যকরী টান KN |
ভঙ্গুর শক্তি KN |
শক্তি সদস্য CSA mm² | স্থিতিস্থাপকতার মডুলাস KN/mm² | তাপ প্রসারণ সহগ×10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
বৈশিষ্ট্য:
1. বিদ্যুৎ বন্ধ না করে ইনস্টল করা যেতে পারে
2. চমৎকার AT কর্মক্ষমতা। AT শীথের অপারেটিং পয়েন্টে সর্বাধিক আবেশন 25KV পর্যন্ত পৌঁছতে পারে
3. হালকা ওজন এবং ছোট ব্যাস বরফ এবং বাতাসের কারণে সৃষ্ট লোড এবং টাওয়ার এবং ব্যাকপ্রপগুলিতে লোড হ্রাস করে।
4. বৃহৎ স্প্যান দৈর্ঘ্য এবং বৃহত্তম স্প্যান 1000m এর বেশি
5. প্রসার্য শক্তি এবং তাপমাত্রার ভালো কর্মক্ষমতা
6. নকশা জীবনকাল 30 বছরের বেশি
গঠন

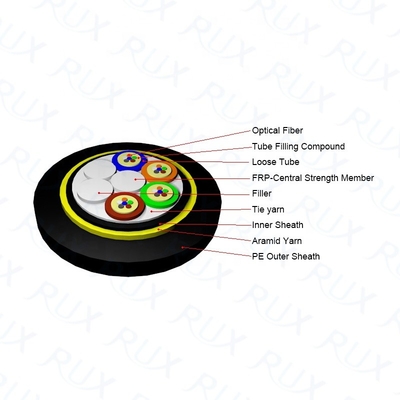

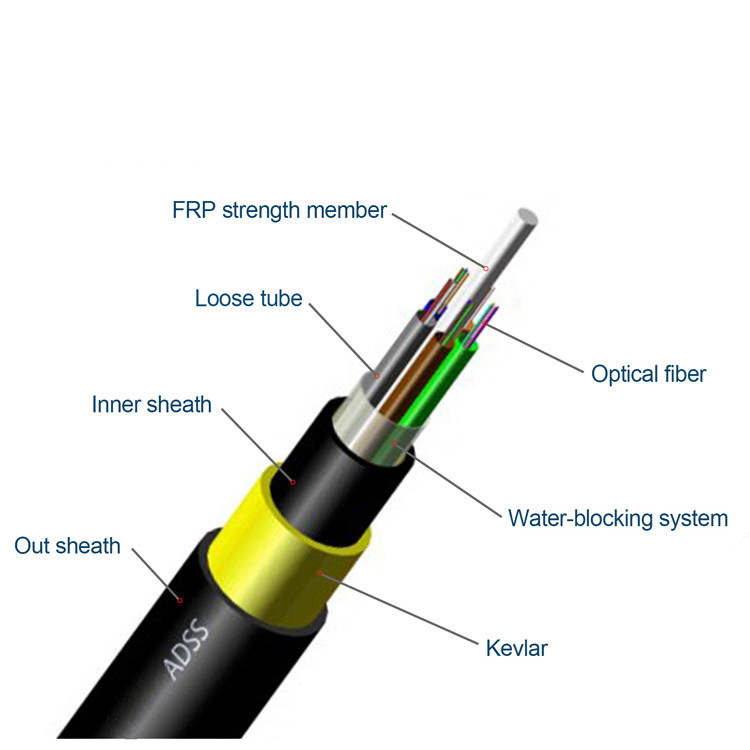

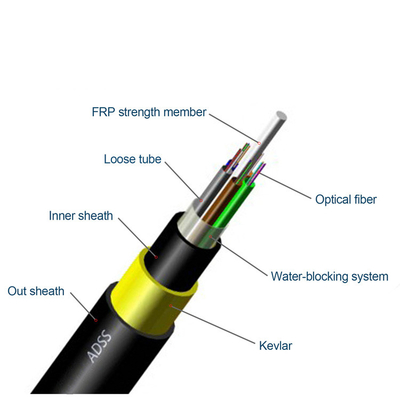

ADSS আলগা টিউব স্ট্র্যান্ডেড। ফাইবারগুলি উচ্চ মডুলাস প্লাস্টিকের তৈরি একটি আলগা টিউবে স্থাপন করা হয়। টিউবগুলি জলরোধী ফিলিং যৌগ দিয়ে পূর্ণ করা হয়।
টিউবগুলি (এবং ফিলার) FRP-এর চারপাশে স্ট্র্যান্ড করা হয়(ফাইবার রিইনফোর্সড প্লাস্টিক), একটি নন-মেটালিক কেন্দ্রীয় শক্তি সদস্য হিসাবে একটি কমপ্যাক্ট এবং বৃত্তাকার তারের কোরে। তারের কোর ফিলিং যৌগ দিয়ে পূর্ণ হওয়ার পরে, এটি একটি পাতলা পলিথিন (PE) ভিতরের আবরণ দিয়ে আবৃত করা হয়। দুটি স্তরের অ্যারামিড সুতা ভিতরের আবরণের উপরে দুটি দিকে শক্তি সদস্য হিসাবে প্রয়োগ করার পরে, তারের PE বা AT (অ্যান্টি-ট্র্যাকিং) বাইরের আবরণ দিয়ে সম্পন্ন করা হয়।
