পণ্যের বিবরণ:
প্রদান:
|
| Model No.: | CWDM/DWDM OADM, 4, 8,16CH | Wavelength:: | 1270~1610nm |
|---|---|---|---|
| Material:: | ABS Box or LGX Box or 1U(2U)Rackmount | Type:: | Mux or Demux |
| Polarization dependent loss:: | ent loss: ≤0.2dB | Size:: | 1U 19 inch |
| বিশেষভাবে তুলে ধরা: | মাল্টিপ্লেক্সার WDM CWDM DWDM,ডেমক্স ডাব্লুডিএম সিডব্লিউডিএম ডিডব্লিউডিএম,Mux WDM CWDM DWDM |
||

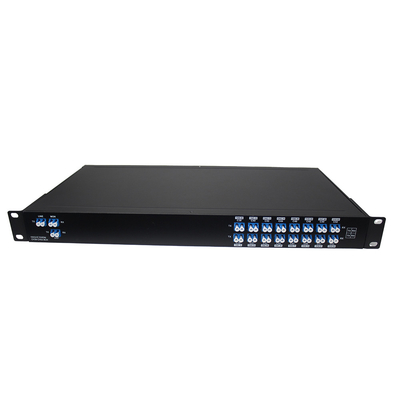

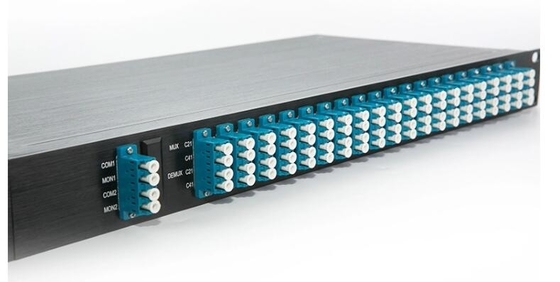

4 8 16 18 চ্যানেল WDM CWDM DWDM Mux Demux মডিউল, 1U র্যাক মাউন্ট CWDM মাল্টিপ্লেক্সার FWDM স্প্লিটার ডিভাইস
CY COM রুক্ষ তরঙ্গদৈর্ঘ্য বিভাজন মাল্টিপ্লেক্সার (CWDM Mux/Demux) পাতলা ফিল্ম কোটিং প্রযুক্তি এবং নন-ফ্লাক্স মেটাল বন্ডিং মাইক্রো অপটিক্স প্যাকেজিংয়ের মালিক। এটি কম সন্নিবেশ ক্ষতি, উচ্চ চ্যানেল বিচ্ছিন্নতা, প্রশস্ত পাস ব্যান্ড, কম তাপমাত্রা সংবেদনশীলতা এবং ইপোক্সি মুক্ত অপটিক্যাল পথ সরবরাহ করে।
বৈশিষ্ট্য
1. কম সন্নিবেশ ক্ষতি
2. প্রশস্ত পাস ব্যান্ড
3. উচ্চ চ্যানেল বিচ্ছিন্নতা
4. উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
অ্যাপ্লিকেশন
WDM নেটওয়ার্ক
যোগ/ড্রপ সিস্টেম
CATV ফাইবার অপটিক সিস্টেম
মেট্রো/অ্যাক্সেস নেটওয়ার্ক
ফাইবার অপটিক্যাল এমপ্লিফায়ার
স্পেসিফিকেশন:
| পরামিতি | 1,2,4,8 চ্যানেল | ||||||||
| Mux | DeMux | ||||||||
| চ্যানেল তরঙ্গদৈর্ঘ্য(nm) | 1270~1610 | ||||||||
| চ্যানেল ব্যবধান (nm) | 20 | ||||||||
| cwdm চ্যানেলের জন্য চ্যানেল পাস ব্যান্ড (nm) | ±6.5 | ||||||||
| সন্নিবেশ ক্ষতি(dB) | ≤1.6 | ||||||||
| Mux/DeMux জোড়া সন্নিবেশ ক্ষতির অভিন্নতা(dB) | ≤2.0 | ||||||||
| চ্যানেল রিপল(dB) | 0.3 | ||||||||
| বিচ্ছিন্নতা(dB) | সংলগ্ন | >30 | |||||||
| অ-সংলগ্ন | >40 | ||||||||
| সন্নিবেশ ক্ষতি তাপমাত্রা সংবেদনশীলতা(dB/℃) | <0.005 | ||||||||
| তরঙ্গদৈর্ঘ্য তাপমাত্রা শিফটিং(nm/℃) | <0.002 | ||||||||
| পোলারাইজেশন নির্ভরশীল ক্ষতি(dB) | <0.1 | ||||||||
| পোলারাইজেশন মোড ডিসপারশন(PS) | <0.1 | ||||||||
| দিকনির্দেশনা(dB) | >50 | ||||||||
| রিটার্ন লস(dB) | >45 | ||||||||
| সর্বোচ্চ পাওয়ার হ্যান্ডলিং(mW) | 500 | ||||||||
| অপারেটিং তাপমাত্রা(℃) | -5~+75 | ||||||||
| সংরক্ষণ তাপমাত্রা (℃) | -40~85 | ||||||||
| প্যাকেজ মাত্রা(মিমি) | 19 1U র্যাক | ||||||||
| উপরের স্পেসিফিকেশনগুলি সংযোগকারীবিহীন ডিভাইসের জন্য | |||||||||
অর্ডার তথ্য:
| কনফিগারেশন on |
চ্যানেল নং. | চ্যানেল | Pigtail ধরন |
ফাইবার দৈর্ঘ্য |
মাত্রা(মিমি) | |||
| M=Mux D=Demux |
01=1 চ্যানেল 04=4 চ্যানেল 08=8 চ্যানেল 16=16 চ্যানেল N=N চ্যানেল …… |
27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=বিশেষ… |
0=250um 1=900um 2=2.0mm 3=3.0mm |
1=1m 2=1.5m 3=অন্যান্য |
1= L100 x W80 xH10 2=L140xW100xH15 3=19 1U র্যাক |
|||
2 চ্যানেল OADM 1U ডুয়াল ফাইবার
λ1 হল 1470, λ2 হল 1490
