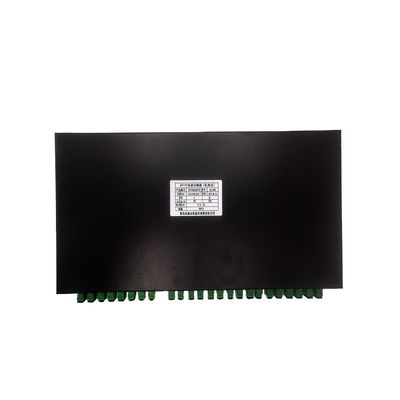

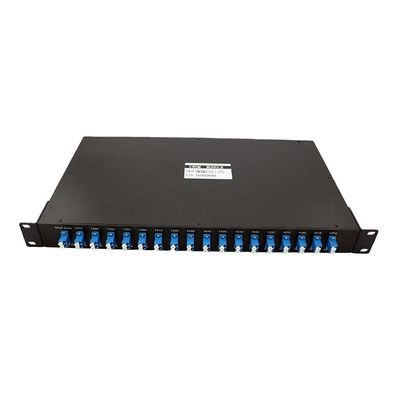

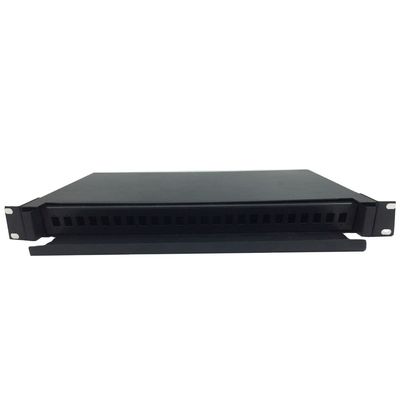

1U ফাইবার অপটিক ওডিএফ ১X২ স্প্লিটার র্যাক মাউন্ট প্যাচ প্যানেল
| Structure Type: | Standard 19'' | Apply port: | SC LC FC / UPC/APC CONNECTORS |
| Option channel:: | 4, 8 , 16, 18 channels | Hight: | 1U |
| Material: | Metal Aluminum | Outer carto weight: | 5pcs / Carton (1U) |
| High Light: | ১X২ স্প্লিটার র্যাক মাউন্ট প্যাচ প্যানেল,১X২ স্প্লিটার প্যাচ প্যানেল,1U ওডিএফ প্যাচ প্যানেল |
||
1U ফাইবার অপটিক ওডিএফ 1X2 স্প্লিটার র্যাক মাউন্ট প্যাচ প্যানেল

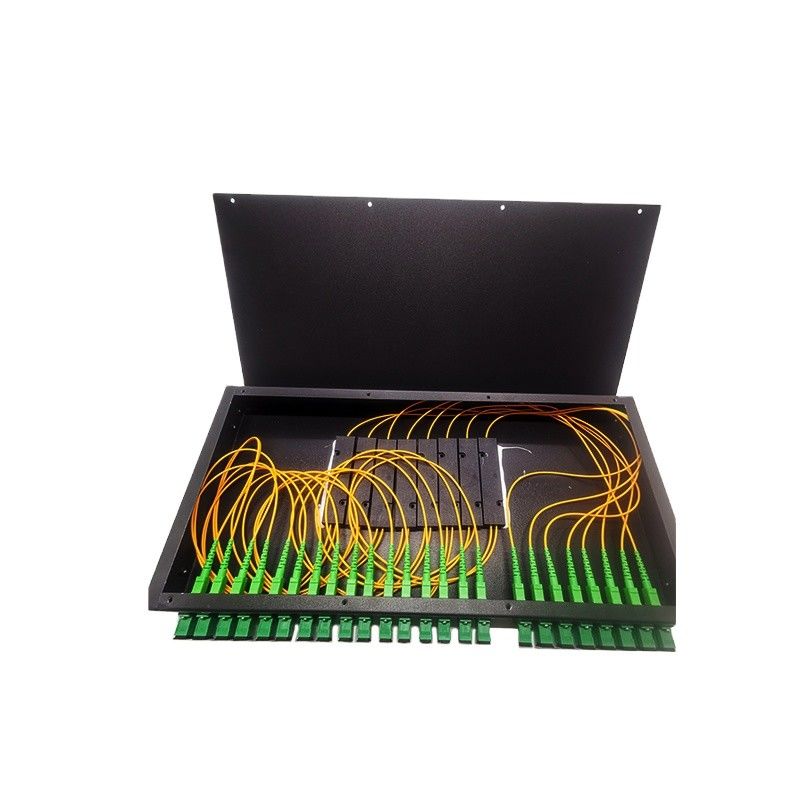

র্যাক মাউন্ট 1U ফাইবার অপটিক ওডিএফ 24 পোর্ট 24 কোর ফাইবার অপটিক প্যাচ প্যানেল 8pcs 1X2 স্প্লিটার স্থাপন করুন
1. পণ্যের পরিচিতি
ঘন তরঙ্গদৈর্ঘ্য বিভাজন মাল্টিপ্লেক্সার (DWDM) ঝিল্লি ফিল্টার কৌশল এবং মালিকানাধীন নন-ফ্লাক্স মেটাল বন্ডিং মাইক্রো-অপটিক্স প্যাকেজিং ডিজাইনের উপর ভিত্তি করে তৈরি করা হয়েছে, আপলিঙ্ক এবং ডাউনলিঙ্ক অর্জনের জন্য ITU তরঙ্গদৈর্ঘ্যের মধ্যে। এটি ITU চ্যানেল কেন্দ্র তরঙ্গদৈর্ঘ্য, কম সন্নিবেশ ক্ষতি, উচ্চ চ্যানেল বিচ্ছিন্নতা, কম বিদ্যুত খরচ, প্রশস্ত পাসব্যান্ড বৈশিষ্ট্য, কোন আঠালো লুপ, চমৎকার তাপ স্থিতিশীলতা এবং নির্ভরযোগ্যতা ইত্যাদি প্রদান করে। একটি টেলিযোগাযোগ নেটওয়ার্ক সিস্টেমে, এটি আপলিঙ্ক বা ডাউনলিঙ্ক অপটিক্যাল সিগন্যালের জন্য ব্যবহার করা যেতে পারে।
2. প্রযুক্তিগত বৈশিষ্ট্য
| পরামিতি | 4 চ্যানেল | 8 চ্যানেল | 16 চ্যানেল | ||||||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||||||
| চ্যানেল তরঙ্গদৈর্ঘ্য(nm) | 1270~1610 | ||||||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য নির্ভুলতা(nm) | ±0.5 | ||||||||||
| চ্যানেল ব্যবধান(nm) | 20 | ||||||||||
| চ্যানেল পাস ব্যান্ড(@-0.5dB ব্যান্ডউইথ (nm) | >14 | ||||||||||
| সন্নিবেশ ক্ষতি(dB) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| চ্যানেল অভিন্নতা (dB) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| চ্যানেল রিপল (dB) | 0.3 | ||||||||||
| বিচ্ছিন্নতা (dB) | সংলগ্ন | N/A | >30 | N/A | >30 | N/A | >30 | ||||
| অ-সংলগ্ন | N/A | >40 | N/A | >40 | N/A | >40 | |||||
| সন্নিবেশ ক্ষতি তাপমাত্রা সংবেদনশীলতা (dB/℃) | <0.005 | ||||||||||
| তরঙ্গদৈর্ঘ্য তাপমাত্রা স্থানান্তর (nm/℃) | <0.002 | ||||||||||
| পোলারাইজেশন নির্ভরশীল ক্ষতি (dB) | <0.1 | ||||||||||
| পোলারাইজেশন মোড বিচ্ছুরণ (PS) | <0.1 | ||||||||||
| দিকনির্দেশনা (dB) | >50 | ||||||||||
| ফেরত ক্ষতি(dB) | >45 | ||||||||||
| সর্বোচ্চ পাওয়ার হ্যান্ডলিং(mW) | 500 | ||||||||||
| অপারেটিং তাপমাত্রা(℃) | -5~+75 | ||||||||||
| সংরক্ষণ তাপমাত্রা (℃) | -40~85 | ||||||||||
| প্যাকেজ মাত্রা(মিমি) | 1. L100 x W80 x H10 ( 2 CH~8CH মডিউল) | ||||||||||
| 2. L120xW800xH18 (9 CH~18CH মডিউল) | |||||||||||
মন্তব্য: উপরেরটি সংযোগকারী ছাড়া, যদি সংযোগকারী সহ হয়, তবে আরও 0.2dB যোগ করুন।
3. অ্যাপ্লিকেশন
4. বৈশিষ্ট্য
- কম সন্নিবেশ ক্ষতি
- উচ্চ চ্যানেল বিচ্ছিন্নতা
- অপটিক্যাল পাথ ইপোক্সি মুক্ত
- চমৎকার তাপ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
- telcordia GR-1221 কমপ্লায়েন্স এবং RoHS পরিবেশ সুরক্ষা স্ট্যান্ডার্ড
5. অর্ডার তথ্য
| কনফিগারেশন | চ্যানেল নং. | চ্যানেল | পিগটেল প্রকার | ফাইবার দৈর্ঘ্য | ডাইমেনসিও(মিমি) | সংযোগকারী |
| M=Mux D=Demux |
04=4 চ্যানেল 08=8 চ্যানেল 16=16 চ্যানেল
N=N চ্যানেল …… |
27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=বিশেষ… |
0=250um 1=900um 2=2.0mm |
1=1m 2=1.5m 3=অন্যান্য |
1=L100 x W80 xH10 2=L120xW80xH18 3=19 1U র্যাক |
0=কোনোটিই নয় 5=অন্যান্য |
-
