পণ্যের বিবরণ:
প্রদান:
|
| Size: | 330×183×70/100mm | Material: | Cold rolling steel sheet |
|---|---|---|---|
| Panel port: | ST/FC/ST | Fiber capacity: | 48 Core |
| Weight: | 1.7/2 Kg | ||
| বিশেষভাবে তুলে ধরা: | আরওএসএইচ অপটিক্যাল জংশন বক্স,আরওএসএইচ এসটি জংশন বক্স,আরওএসএইচ 48 কোর জংশন বক্স |
||

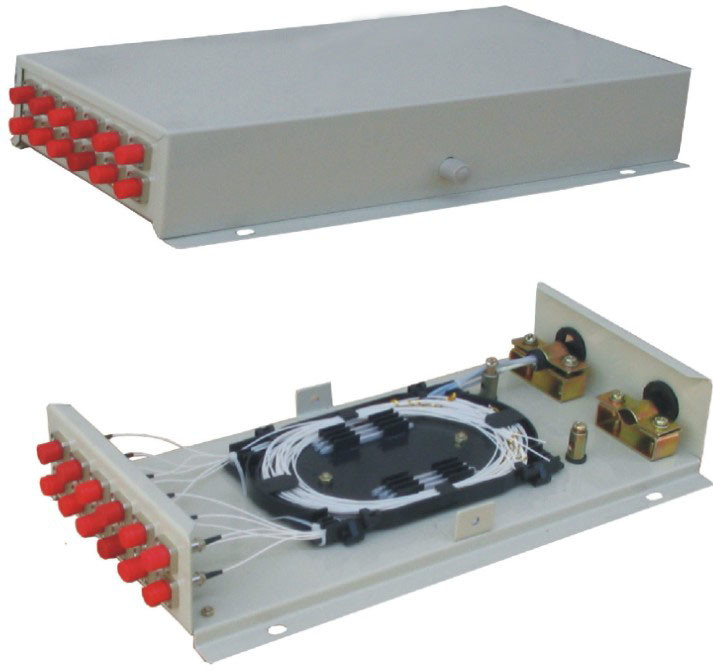

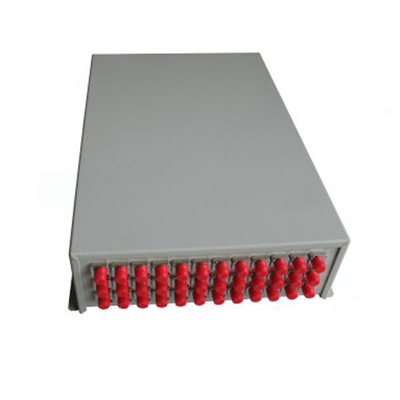

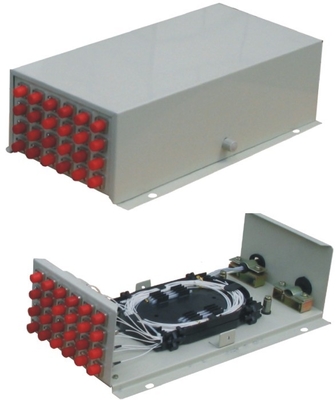

৪৮ কোর ওয়াল মাউন্টেড এফসি এসটি রোশ অপটিক্যাল জংশন বক্স
ওয়াল মাউন্ট প্যাচ প্যানেল ফাইবার অপটিক টার্মিনাল বক্স GPZ-48A,১২ কোর, ২৪ কোর, ৪৮ কোর
প্রয়োগঃ
পণ্যটি বিভিন্ন ধরণের এবং কাঠামোর অপটিক্যাল তারের টার্মিনালে ব্যবহার করা যেতে পারে, যার ব্যাসার্ধ 18 মিমি ট্রেয়ের মধ্যে।
কাঠামোগত বৈশিষ্ট্যঃ
1সমস্ত সম্পত্তি সূচক জাতীয় YD/T814-1996 স্ট্যান্ডার্ড অনুযায়ী।
2. শরীর ঠান্ডা ঘূর্ণায়মান ইস্পাত শীট ব্যবহার, এবং পৃষ্ঠ ধীর ফুঁ প্লাস্টিকের কৌশল ব্যবহার. শক্তিশালী আঠালো শক্তি, শৈল্পিক এবং টেকসই।
3১ ০২ ক্যাবল প্রবেশ এবং ১ ০৪৮ কোর ফাইবার আউটপুটের স্বতন্ত্র নকশা নমনীয়তা নিশ্চিত করে।
4. তারের প্রবেশদ্বার এবং ফাইবার প্রস্থান নমনীয়তা বৃদ্ধি করতে তেল প্রতিরোধী এনবিআর দিয়ে সিল করা হয়। ব্যবহারকারীরা প্রবেশদ্বার এবং প্রস্থান পিক করতে পারেন।
5. ওভারল্যাপিং ফাইবার-গলানোর ট্রে এবং পৃথক নিরোধক পৃথিবী ইউনিট কোরগুলির বিন্যাস, ক্ষমতা প্রসারিত করে এবং তারের-ভূমি নমনীয়, সুবিধাজনক এবং নিরাপদ করে তোলে।
প্রধান প্রযুক্তিগত বৈশিষ্ট্য
1. বাহ্যিক আকারঃ (দৈর্ঘ্য×প্রস্থ×উচ্চতা) 330×183×70/100
2ওজনঃ1.7/২ কেজি
3. অপটিক্যাল ফাইবার ওয়ালিং ব্যাসার্ধঃ ≥40mm
4. ফাইবার ট্রে অতিরিক্ত ক্ষতিঃকোন
5. ফাইবার দৈর্ঘ্য ট্রেতে বাকিঃ ≥1.6m
6. ফাইবার ক্যাপাসিটিঃ 48 কোর
7. কাজের তাপমাত্রাঃ - 400C ~ + 600C
8. পাশের চাপ-প্রতিরোধঃ 500N
9. শক-প্রতিরোধঃ 750N
অপারেশন
1. তারের পিল করুন, বাইরের এবং অভ্যন্তরীণ হাউজিং, পাশাপাশি লস চুক্তি টিউবটি সরিয়ে নিন এবং ভরাট গ্রীসটি ধুয়ে ফেলুন, 1.1 ′′ 1.6 মিটার ফাইবার এবং 20 ′′ 40 মিমি স্টিলের কোর ছেড়ে দিন।
2. ক্যাবল-প্রেসিং কার্ড এবং ক্যাবল ঠিক করুন, পাশাপাশি ক্যাবল শক্তিশালী ইস্পাত কোর।
3. ফাইবার গলানো এবং সংযোগ ট্রে মধ্যে নেতৃত্ব, গরম চুক্তি টিউব এবং সংযোগ ফাইবার এক গলানো টিউব ঠিক করুন। গলানো এবং সংযোগ ফাইবার পরে,তাপ চুক্তি টিউব এবং গলিত টিউব সরানো এবং স্টেইনলেস স্টীল (বা কোয়ার্টজ) শক্তিশালী কোর লাঠি ঠিক করুন ,নিশ্চিত করুন সংযোগ পয়েন্ট হাউজিং পাইপ মাঝখানে হয়. পাইপ গরম দুই এক করতে. ফাইবার-বসা ট্রে মধ্যে সুরক্ষিত জয়েন্ট রাখুন. ((একটি ট্রে 12 কোর স্থাপন করতে পারেন)
4. বাম ফাইবার গলন এবং সংযোগ ট্রে সমানভাবে স্থাপন করুন, এবং নাইলন ties সঙ্গে মোড়ানো ফাইবার ঠিক করুন. নীচে থেকে আপ ট্রে ব্যবহার করুন. সব ফাইবার সংযুক্ত করা হয়েছে পরে,উপরের স্তরটি ঢেকে রাখুন এবং এটি ঠিক করুন.
5প্রকল্পের পরিকল্পনার সাথে সামঞ্জস্য রেখে এটি স্থাপন করুন এবং জমি তারের ব্যবহার করুন।
6- ঢাকনা বন্ধ করুন। এটি দেয়ালে বা অনুভূমিক লাইনে ইনস্টল করা যেতে পারে।
| প্যাকিং তালিকা | |
| টার্মিনাল কেস প্রধান শরীর | ১ পিসি |
| পলিশিং বালি কাপড় | ১ পিসি |
| গলন এবং সংযোগ চিহ্ন | ১ পিসি |
| ফাইবার হাউজিং | 2-48 পিসি |
| টাই | ৪-১৬ পিসি |
