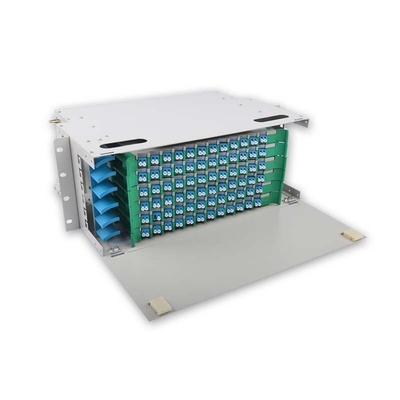

FTTX 144 পোর্ট আউটডোর ODF অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | বহিরঙ্গন ওডিএফ অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম,১৪৪ পোর্ট আউটডোর ওডিএফ,FTTX অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম |
||
FTTX 144 পোর্ট আউটডোর ODF অপটিক্যাল ডিস্ট্রিবিউশন ফ্রেম
বৃহৎ ক্ষমতা সম্পন্ন 72 96 144 পোর্ট আউটডোর ফাইবার অপটিক ODF/প্রধান ডিস্ট্রিবিউশন ফ্রেম প্যাচ প্যানেল
ভূমিকা
ফাইবার অপটিক টার্মিনাল বক্স ফাইবার টার্মিনেশনের শাখা সংযোগে ব্যবহার করা যেতে পারে, যা ডিস্ট্রিবিউশন বক্স হিসেবে কাজ করে, 19’’ স্ট্যান্ডার্ড কাঠামো, র্যাক মাউন্টিং, FC, SC, ST, LC অ্যাডাপ্টার স্থাপনের জন্য উপলব্ধ।
কাঠামোগত বৈশিষ্ট্য
l সমস্ত সম্পত্তির সূচকগুলি ন্যাশনাল YD/T925—1997 স্ট্যান্ডার্ড অনুযায়ী।
l বডি ঠান্ডা রোলিং ইস্পাত শীট ব্যবহার করে তৈরি, যা শক্তিশালী আঠালো শক্তি, নান্দনিক এবং টেকসই।
l 1-2 ক্যাবল প্রবেশপথ এবং 1-24 কোর ফাইবার নির্গমনের স্বতন্ত্র নকশা নমনীয়তা নিশ্চিত করে।
l ক্যাবল প্রবেশপথগুলি তেল প্রতিরোধী NBR দিয়ে সিল করা হয় যা নমনীয়তা বাড়ায়। ব্যবহারকারীরা প্রবেশপথ এবং নির্গমন ছিদ্র করতে পারেন।
l ওভারল্যাপিং ফাইবার-মেল্টিং ট্রে এবং পৃথক ইনসুলেশন আর্থ ইউনিট কোরগুলির বিন্যাস, ক্ষমতা বৃদ্ধি এবং ক্যাবল-আর্থিং নমনীয়, সুবিধাজনক এবং নিরাপদ করে।
প্রযুক্তিগত বৈশিষ্ট্য
বাইরের আকার: (দৈর্ঘ্য×প্রস্থ×উচ্চতা) 430x300x1U/2U
অপটিক্যাল ফাইবার উইন্ডিং ব্যাসার্ধ: ≥40 মিমি
ফাইবার ট্রে-এর অতিরিক্ত ক্ষতি: নেই
ট্রে-তে অবশিষ্ট ফাইবার দৈর্ঘ্য: ≥1.6মি
ফাইবার ক্ষমতা: 48 কোর
কাজের তাপমাত্রা: - 400C ~ + 600C
পার্শ্বীয় চাপ-প্রতিরোধ: 500N
শক-প্রতিরোধ: 750N

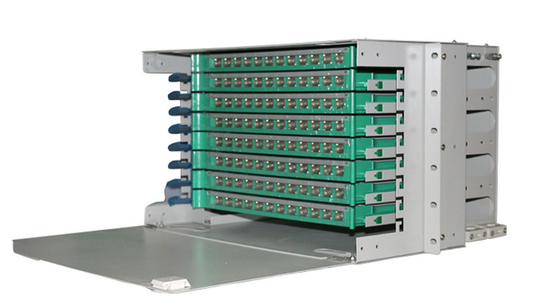

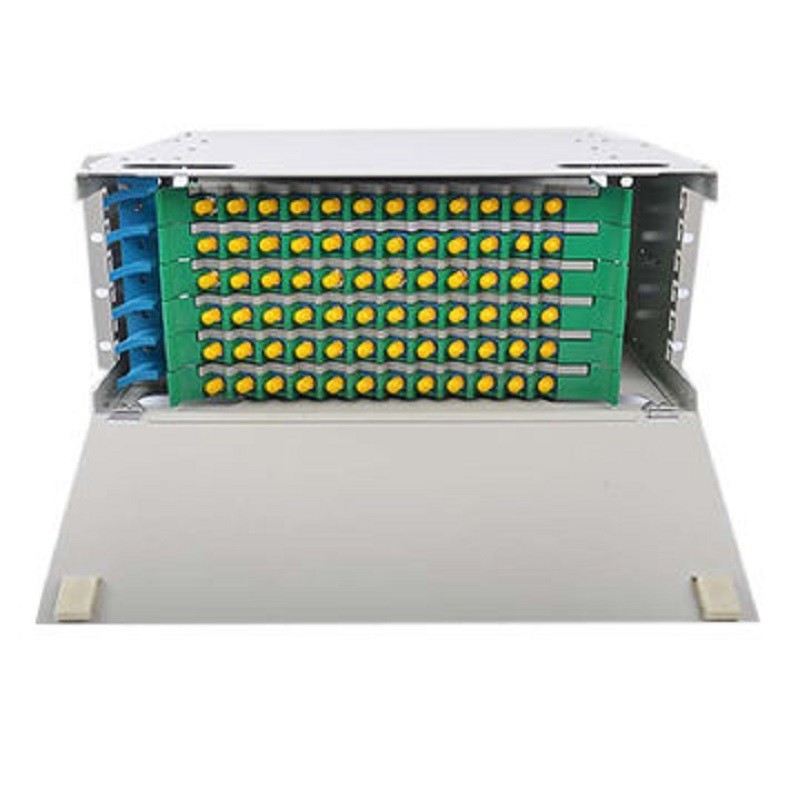

র্যাক-মাউন্ট ফাইবার অপটিক ডিস্ট্রিবিউশন ফ্রেম
| মডেল | কোরের সংখ্যা | উচ্চতা | মাত্রা(সেমি) | ওজন(কেজি) |
| ODF-R144 | 144 | 7U | 49x30.5x31.15 | 17.1 |
| ODF-R96 | 96 | 5U | 49x30.5x22.25 | 11 |
| ODF-R72 | 72 | 4U | 49x30.5x17.8 | 9 |
| ODF-R48 | 48 | 3U | 49x30.5x13.35 | 7 |
| ODF-R36 | 36 | 2U | 49x30.5x8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30.5x8.9 | 4.6 |




-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
